Выбивает автомат

Когда происходит выключение автомата – ликбез по проблеме


  1. Случаи, когда автомат следует заменить
  2. Отключение по причине превышения уровня силы тока
  3. Отключение по причине повреждения электропроводящей линии

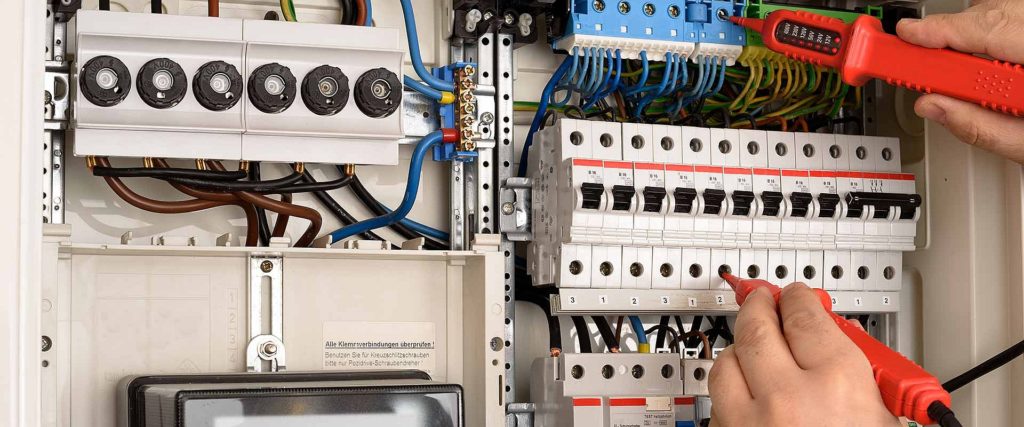

Ситуации, когда выбивает автомат в электрощитке, знакомы каждому.

замена электропроводки в квартиреПрирода происхождения этого явления различна, и в нашей статье будет рассказано обо всех причинах отключения автоматов, чтобы пользователи могли избежать фатальных ошибок.

аварийный выключатель включение

Автомат служит размыкающим звеном электрической цепи. Если в системе происходит превышение уровня тока или возникает повреждение в схеме проводящей линии напряжения, устройство блокирует подачу электричества.

диф автомат , подключение

Отключение по причине превышения уровня силы тока


Перегрузка возникает, когда суммарный уровень мощности приборов превышает уровень допустимой силы тока в устройстве. Все автоматы имеют разные предельные уровни прохождения тока — номиналы.

Они составляют либо 16А (максимальная мощность не должна превышать 3.5 киловатт) или 20А (соответственно, 5.5 кВт).

Просто поменять автомат на более мощный нельзя. Следует учитывать характеристики провода. Если в системе установлена алюминиевая проводка, сечение которой составляет 2,5 кв. мм, то автомат не должен превышать 10А, если медная — 16А.

Медные провода ВВГ-Пнг 3х1.5 Автомат на 10 Ампер

технические характеристики провода

 Медный провод ВВГ-Пнг 3х2.5 Атомат на 16 Ампер

характеристики провода ввгнг

Если автомат выбило, следует оценить количество подключенных к автомату приборов.

При одновременном включении чайника,

электрический чайник

стиральной или посудомоечной машины,

стиральная машинамощностью по 2 кВт, автомат не сразу, но выключится, потому что уровень тока нагрузки больше номинала, который имеет автомат. Через несколько минут можно попробовать заново включить автомат заново. Поскольку в автомате имеется тепловой расцепитель,

разобранный электрический автомат

который при выключении автомата перегревается, немедленно включить автомат нельзя – расцепителю необходимо остыть. Корпус автоматического выключателя становится теплым из-за нагрева теплового расцепителя. И по этому показателю очень просто определить, что автомат выбило из-за большого количества подключенных к линии приборов.

Отключение по причине повреждения электропроводящей линии


Что делать если выбивает автомат, но бытовые электрические приборы не подключены? Скорей всего, повреждена часть проводящей линии, подключенной к этому автомату.

Проблема кроется в розетках

розетка электрическая

 узле распределительного короба

где может произойти короткое замыканиеквартирном щитке

старые атоматы

выключателе

подключение выключателя

 Хозяйки знают, что иногда автомат «выбивает» при включении квартирного освещения. Замыкание случается в ламповых цоколях и в месте подключения люстры.

замыкание в цоколе


Случаи, когда автомат следует заменить


1  Неисправность автомата. Проверка осуществляется путем замены устройства или переподключением провода в другой прибор. Если другой автомат будет выключаться, то дело в проводе, а не в старом автомате.

короткое замыканиеВ противном случае замена автомата – единственный выход из ситуации.

коллаж электрощитков

2  Замыкание в розетках также может стать причиной выключения автомата. Нужно произвестиоткрытие и осмотр всех розеток на предмет обгорания кабеля.

установка розетки в подрозтник

3  Порой происходит так, что выбивает автомат без нагрузки, в таком случае проблема может быть заключена в скрытой проводке при замыкание проводов между собой .

короткое замыкание провода

Поиск неисправности должен проводиться с помощью специального прибора – мультиметра

новый мультиметр

или индикаторной отвертки

поиск фазного провода

4  Некачественное контактное соединение становится одной из причин выключения автомата.

электрический автомат с плохим соединением

Об этом может свидетельствовать оплавление корпуса автомата в точке присоединения провода

оплавленный провод
