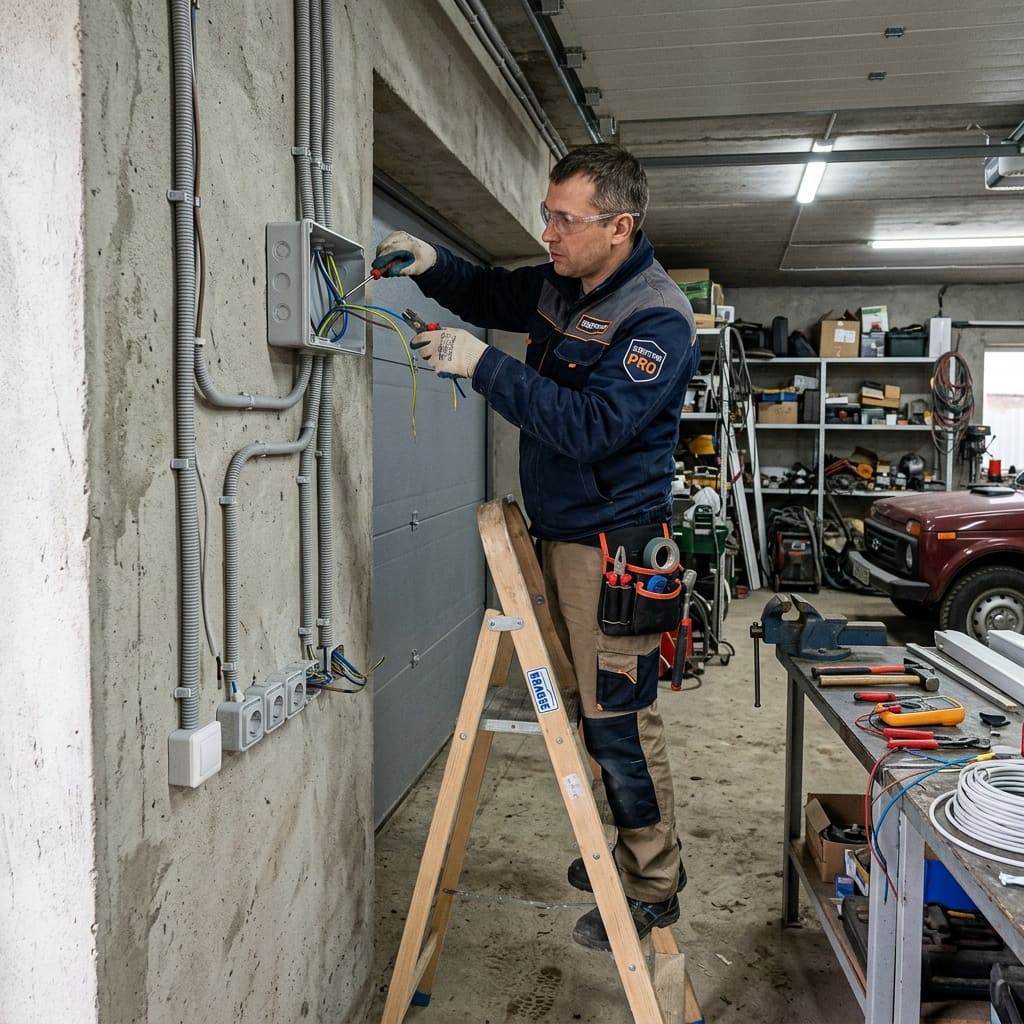

Электропроводка в гараже

  На первый взгляд сделать электропроводку в гараже — задача для обыкновенного автолюбителя — дело сложное, которое нужно поручить опытному электрику.

На самом же деле, исходя из теперешней дороговизны работ (стоимость монтажа одной «точки» — розетки либо выключателя — эквивалент 500 рублей, ничего сложного в такой работе нет и провести электричество в гараже сможет и сам хозяин.

гараж

Оборудование внешнего электроснабжения гаража



  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

подключение электричества к гаражу

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.



По паре проводов подводятся



  «фаза»(L)

  «ноль»(N)

  сети 220 Вольт,

  заземлительный провод(PE)

Сечением 10-16 квадратных миллиметров подключается к болту, приваренному к распределительной коробке внешней электроразводки. Сечение медного провода внешней разводки рассчитывается в каждом случае для каждого кооператива индивидуально. Чем больше гаражей и более велика вероятность одновременного включения большого количества потребителей и, соответственно, пиковых значений потребления, тем большее сечение должен иметь провод электроразводки.

  Стандартным является расчетное потребление электроэнергии — 5-10 квт. на один гараж.

Простейшая схема оборудования внутреннего электроснабжения гаража.



Все работы начинаются с чертежа, на котором изображаются: вводный щиток с оборудованием, распределительные коробки, розетки, выключатели и трассы прокладки проводки в гараже. Простейшая схема внутренней разводки гаража выглядит следующим образом. С наружной вводной коробки трехжильный медный кабель, две жилы которого подключаются во внешней коробке к кабелю централизованной разводки, а третья — к болту заземления, вводится в распределительный щиток гаража, в котором устанавливается электросчетчик и автомат защиты.

электрический щиток с автоматами

Как правило, фазный провод, обычно коричневого цвета, или тот, на котором индикатором определяется наличие фазы, заводится на вход элетросчетчика, размещенного в щите электропитания, а затем на автомат защиты, размещенный в том же щите.После этого электросчетчик пломбируется для исключения воровства электроэнергии.

Нулевой провод, обычно

  синего цвета,

Провод заземления, обычно

  желто-голубой,

В простейшей схеме могут даже не перерезаться, а уходить сразу в короб распределения питания, если этот провод имеет одну трассу. В случае, если разводка производится от щита электропитания по нескольким трассам — на лампы освещения, розетки, выключатели и т.д., в щите монтируются три контактные линейки, к которым подключаются провод «фаза» от электросчетчика и провода «нуль» и «земля».В случае использования не пластмассового, а металлического щита контактные линейки «фазы» и «нуля» монтируются на изолирующих прокладках, контактная линейка заземления закрепляется непосредственно на корпусе электрощитка. Как правило, даже при монтаже простейшей схемы электропитания, предусматривается одна розетка, к которой могут подключаться мощные электропотребители, такие, как бетономешалка. В этом случае в распределительном щитке устанавливается второй автомат защиты, как правило, на 25 ампер.

Щиток электрический

При этом на линию освещения гаража и смотровой ямы, а также на такие потребители, как электроинструмент (дрель, болгарка, электроточило), зарядное устройство и на розетки достаточным есть автомат защиты на 16 ампер. Для того, чтобы автоматы защиты не срабатывали при перегрузках, перед их покупкой необходимо рассчитать по Закону Ома максимальный ток нагрузки, с небольшим запасом, для чего разделить суммарную потребляемую мощность одновременно используемого оборудования и электроинструмента на 220 вольт,

Например, суммарная мощность бетономешалки, зарядного устройства, ламп освещения составляет 5 киловатт. Делим 5000 ватт на 220 вольт, получаем 22,72 ампера. Значит, необходимо установить автомат защиты на 25 ампер. В гаражах для подключения розеток используется, как правило, провод типа ВВГ3х2,5,для подключения ламп освещения — ВВГ3х1,5.

Сечение провода для подключения высоковольтной розетки рассчитывается исходя из мощности используемого электрооборудования.

Правила техники безопасности при монтаже и использовании электрооборудования гаража.

Для исключения нагрева проводки в гараже и возникновения возгорания, сечение проводов предпочтительнее иметь большим, рассчитанным по соответствующей формуле. Если в стенах гаража не были предусмотрены специальные каналы и коробки для разводки проводов, разводку желательно делать в пластиковых коробах, либо «гофре».Скрутки делать только в пластмассовых распределительных коробках («дозах»).

распределительная электрическая коробка

Всегда предпочтительнее использовать медный, а не алюминиевый провод. Категорически запрещается делать скрутки медного и алюминиевого проводов, в случае необходимости такого соединения, оно делается через специальные винтовые соединительные колодки и гребенки.Настенные выключатели должны разрывать «фазовый» провод. В патронах осветительных приборов «фазовый» провод подключается к торцевому контакту патрона, чтобы при замене ламп не получить поражение электрическим током при случайном прикосновении к резьбовой части патрона.

В гаражах используются только так называемые евророзетки с заземляющими контактными лепестками, к которым подключается провод заземления.

розетки с влагозащитнными крышками

В том случае, если гараж — сырой, для защиты от поражения электрическим током на линии в помещении с повышенной влажностью, на входной линии в щит электропитания, либо на линии в помещении с повышенным уровнем влажности устанавливается так называемое УЗО, либо дифференциальный выключатель, отключающий электропитание при случайном прикосновении к токоведущим частям.

автоматы защиты тока

Весь электроинструмент и электроприборы заземляются через заземляющие лепестки розеток.Стационарные станки, точила и др., где подключение осуществляется путем прямого подсоединения минуя розетки к автоматам защиты, заземляются путем подключения к заземляющей шине гаража, либо к колодке заземления в электрощите. Не допускается использование вместо нулевого заземляющий провод. Это может привести к поражению электрическим током при прикосновении к металлическим частям электрооборудования, полам и стенам помещений с повышенной влажностью.
